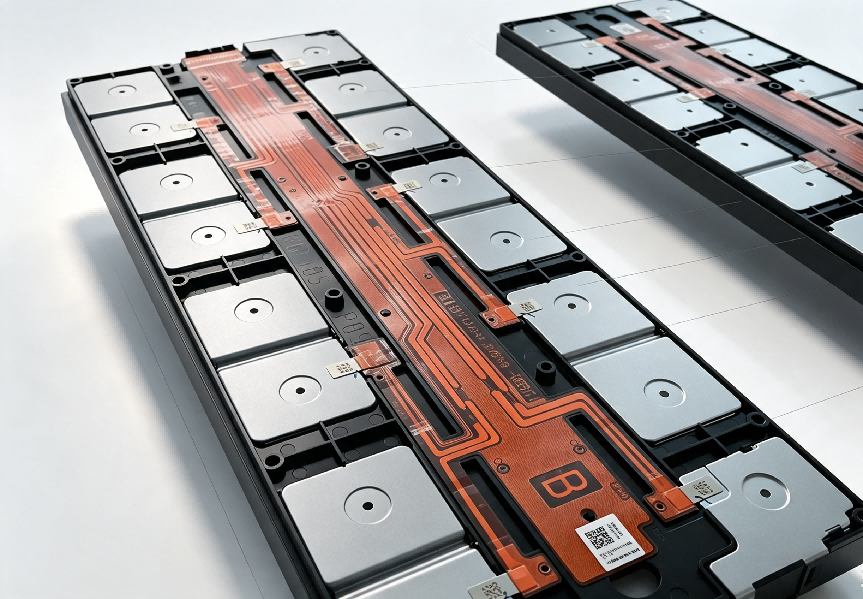

CCS集成母排作为动力电池、储能模组的核心电力信号中枢，市场需求持续爆发。但多数制造企业仍面临激光虚焊、FPC装配错位、漏检率高、产线换型低效四大量产难题，半自动化产线已难以匹配头部电池厂商高一致性、全追溯、大批量混产的严苛标准。深圳金生智能装备科技有限公司深耕新能源非标自动化领域，依托自研脉冲热铆、3D视觉、双头激光焊接、全流程MES数字化管控核心技术，推出全自动回流式CCS集成母排生产线，一站式解决CCS全制程工艺痛点，为新能源行业提供稳定、可迭代的量产解决方案。结合CCS制造全流程工艺难点，我们拆解行业普遍存在的生产瓶颈，并对应给出产线底层解决方案。行业痛点 | 痛点现状描述 | ✅ 金生智能装备解决方案 |
痛点一：激光焊接虚焊、熔深不稳定 | 易出现表面成型完好、内部熔合不足，造成不良品批量流出。 | 搭载自研双头精密激光焊接系统，1000W 稳定激光器 + 高精密振镜光路，XY 运行速度可达 800mm/s，单点焊接≤2.5s；搭配CCD 实时视觉跟踪，动态补偿工件微小偏移，压缩热影响区，规避 FPC 高温损伤；重复定位精度±0.01mm，大幅降低虚焊不良率。 |
痛点二：FPC 柔性板材装配褶皱、铝巴错料漏装 | FPC 轻薄易变形，人工 / 简易工装装配易偏移、褶皱，直接造成线路报废；来料错料、缺铝巴无法前置拦截。 | 设置前置 3D 视觉检测工站，激光三角法 3D 线扫相机，Z 向检测精度高达6μm；自动识别铝巴有无、FPC 缺料、双铝巴错配，以治具基准面测算铝巴高度差；前置拦截来料缺陷，源头降低后段报废成本。 |
痛点三：外观、电气缺陷人工目检漏检，质量无法追溯 | 微小焊点气孔、绝缘膜破损、微电阻异常人工很难识别；不良流入 PACK 返修成本高；缺少生产数据，质量问题难以复盘。 | 双模态检测体系：3D 前置来料检测 + 后端 AOI 全检；AOI 搭载 2000W 高清工业相机，解析度≥20μm，热铆 / 焊接 / 连接器缺陷检出率 100%・⚡全链路电性能测试工位：导通、绝缘、耐压、微电阻检测，微电阻分辨率0.1μΩ，测试直通率＞99%，假点率 0・📊对接 MES 系统：焊接、热铆、检测、振动测试数据自动存储，单品全生命周期可追溯，满足车规级质量管控 |
痛点四：产线单一型号适配，换型调试周期长，柔性不足 | 传统产线治具定制化程度高，切换储能 / 乘用车不同规格 CCS 调试耗时长，难以实现多型号混线生产。 | 采用工装板上下层回流柔性架构，模块化工位设计；脉冲热铆头可选配 18/24 头，铆头调节区间 50‑120mm；最大兼容2500mm×1000mm大尺寸 CCS 产品；调用预设工艺参数库，缩短换型调试时间，支持储能、乘用车多品类混产。（可根据客户需求定制） |

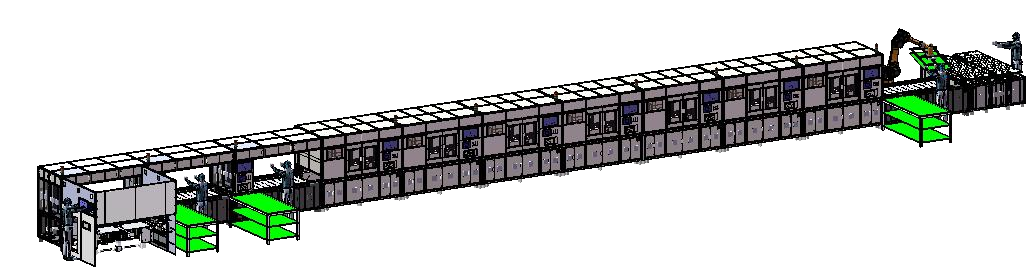

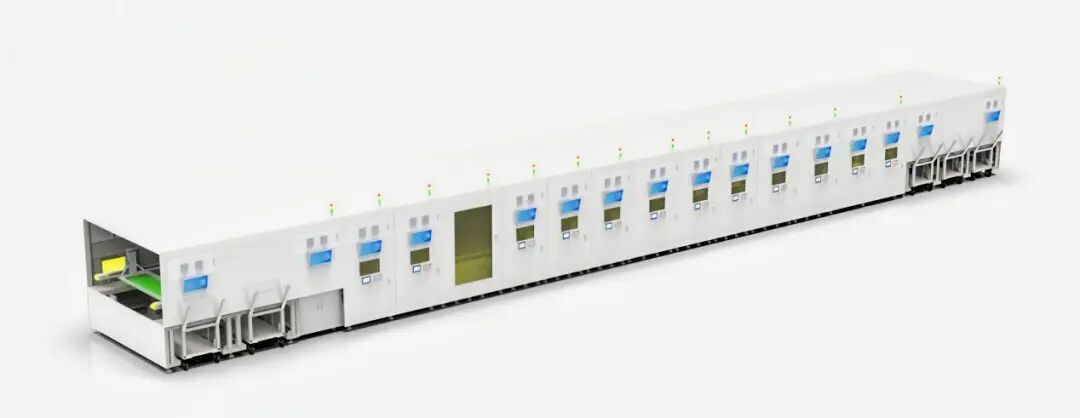

整线采用底层载具回流闭环流转，工位可根据客户产能、产品规格非标定制，标准配置八大工站如下：工站名称 | 核心功能 | ✅ 关键技术参数 |
上料工站 | 完成铝巴、FPC、塑壳等原材料分层精准上料，保障产线连续稳定供料，适配自动化流水线作业节奏 | 搭载柔性工装结构，无需频繁换模，兼容多规格产品生产，设备通用性、适配性极强 |
3D视觉检测站 | 前置来料缺陷检测工序，自动识别铝巴有无、错料、FPC缺料、双铝巴匹配异常及产品高度偏差，从源头拦截不良品，降低后端报废成本 | Z向检测精度6μm，设备重复定位精度±0.02mm，超高检测精度，可精准识别微小来料偏差与缺陷 |
多头单点脉冲热铆站 | 采用脉冲热铆工艺，实现塑壳与铝巴的高强度复合固定连接，加固产品结构，杜绝后期使用过程中出现松动、脱落问题 | 铆头18/24头可选（可定制），产品剥离力＞10N，单点热铆时长≤13s，兼顾装配精度、结构强度与生产效率 |
双头自动激光焊接站 | 完成FPC/FFC与铝巴精密激光焊接，稳定构建产品电气通路，有效规避传统焊接虚焊、熔深不足、热损伤等品质问题 | 搭载1000W稳定激光器，单点焊接时长≤2.5s，重复定位精度±0.01mm，焊接精度高、速度快、稳定性强 |
振动测试站 | 对成品开展专业振动可靠性测试，全方位验证产品结构、焊接及铆接工艺稳定性，保障产品装车后的长期使用可靠性 | 配置独立弹簧减震机架，测试数据实时自动上传MES系统，全程数据留存，实现产品质量可追溯 |
电性能综合测试站 | 全覆盖完成OS、绝缘、导通、耐压、微电阻等全项电气性能检测，精准筛选各类电气性能不良品，保障产品电气安全与性能达标 | 支持125-20480点位测试，测试直通率＞99%，假点率0，检测精准度高、稳定性好，满足车规级测试标准 |
AOI外观检测站 | 全方位智能检测漏焊、焊偏、镍片歪斜、铆点破损、绝缘膜残缺等各类外观缺陷，实现成品外观100%全检，替代人工目检短板 | 搭载2000W高清工业相机，图像解析度≥20μm，连接器及各类细微外观缺陷检出率100% |
自动下料工站 | 实现成品自动化分拣下料，精准完成良品自动收纳、NG不良品自动分流隔离，全程自动化作业，减少人工干预 | 自动标记不良品并独立隔离存储，彻底杜绝良次品混料问题，保障出厂产品良品率 |

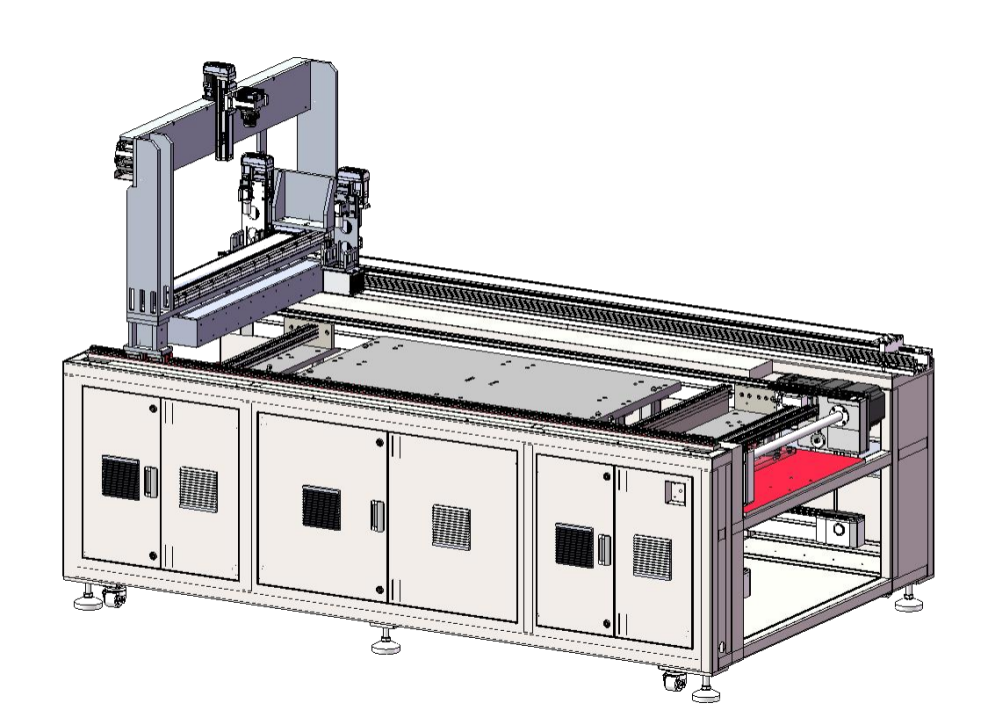

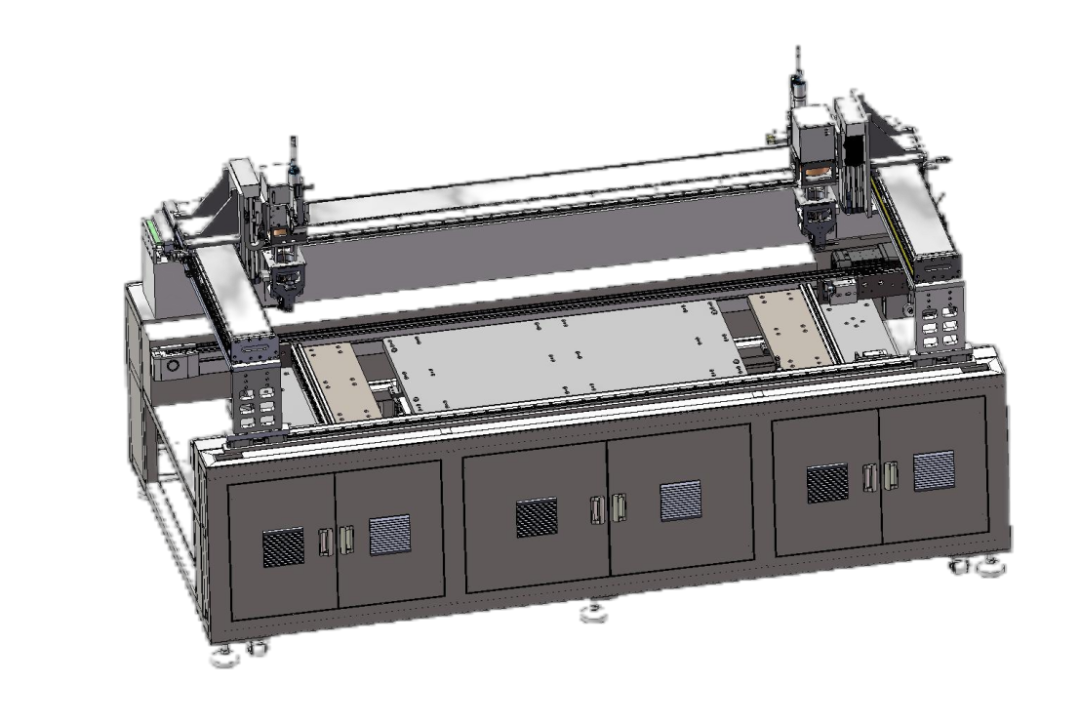

采用线激光3D相机，基于激光三角原理获取产品x、y、z三维信息。定位模板识别后自动在铝巴区域阵列搜索，以治具工装面为0平面基准，通过每个铝巴相对高度差判断是否超出正常范围。最大兼容2500mm×1000mm×70mm产品，前置拦截来料缺陷，避免无效加工。Y轴、Z轴可独立运动，提高兼容性，利于调试和快速换型。一个动子带动两个可调铆枪，兼容不同种类铆点。采用脉冲调制控温、实时温度反馈技术，实现热铆过程精密控温和稳定成型。NTC铆点跟固定板间隙≤0.2mm，铆点剥离力＞10N，重复定位精度±0.05mm。非接触式低温焊接，热影响区极小，无静电损伤。激光输出曲线精确可控，最大限度降低元件热输入，系统稳定、设备维护量小。CCD定位精度±0.02mm，激光测距精度±0.1mm，确保异种金属焊接一致性。振动工位采用独立机架与弹簧减震设计，测试过程不干扰主线运行，产品数据自动上传MES系统。电测工位支持125-20480多点位低压测试，焊接微电阻≤60μΩ，NTC阻值任两点差值≤2℃，精准捕捉电气隐患。覆盖漏焊接、焊偏、镍片歪斜角度、铆点漏铆/破损、绝缘膜破损、连接器偏位/残缺、异物等多种缺陷。镍片、FPC/FFC检测率≥95%，热铆、热压、连接器检测率高达100%，自动分流NG不良品，杜绝不良流入下一工序。公司核心团队由新能源、半导体、光电、3C制造、非标自动化等工艺专业研究人员及高端设计人才组成，平均从业经验十五年以上，深度理解行业领先技术标准，精通制造工艺，熟知产品特性，可提供从方案设计、设备加工到落地运维全流程服务。脉冲热铆、精密激光焊接、多轴联动焊接、高精度氦检、2D+3D双模态视觉检测六大核心自研技术，所有核心控制模块自主开发，设备故障率低，长期量产一致性强。支持全流程非标定制，可根据客户产能、产品尺寸增减工位；全线搭载MES系统和物联网技术，实时监控设备运行、工艺参数、良率数据，实现数字化智能工厂落地，适配未来产能扩容、工艺迭代需求。公司建立五大标准化流程：精细评估→研发设计→精密加工→车间调试→售后响应，每个环节专属团队对接；同时建立客户保密机制，保障客户新品工艺、产品资料安全。当前储能、新能源汽车行业持续扩产，下游客户对CCS产品安全可靠性、生产一致性、全流程追溯、多规格混产要求持续升级。传统单机、半自动化产线人工依赖度高、良率波动大、换型效率低，中长期综合生产成本更高。未来CCS产线发展三大方向：高柔性自动化、全流程数字化追溯、轻量化工艺适配。深圳金生智能全自动CCS集成母排整线，提前布局行业技术趋势，既能满足现阶段大批量量产需求，也预留工位拓展空间，适配客户长期产能升级规划。从工艺痛点拆解到全流程设备落地，金生智能始终以客户量产需求为核心，用自研精密自动化技术解决CCS制造各类生产难题。如需CCS产线方案评估、设备试样、产能规划咨询，欢迎联系我们获取定制化柔性智造解决方案。电话：13424813831（微信同号）
