CCS脉冲热铆工艺｜为什么量产总逃不开虚铆、过熔、高度离散？

摘要：脉冲热铆是CCS塑胶支架与金属导电排装配的核心工序，直接决定母排结构强度与尺寸稳定性。虚铆、过熔烧焦、铆柱开裂、高度一致性差，是量产现场最高频的四类问题。本文从工艺原理、不良根因，拆解金生智能脉冲热铆单元如何为CCS量产提供稳定铆接能力。

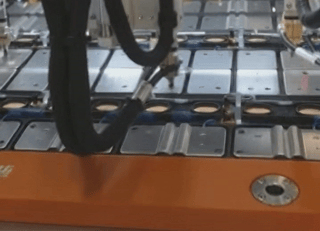

在CCS集成母排产线中，脉冲热铆承担塑胶支架与铜铝排的机械锁附。铆接强度直接决定CCS整体结构可靠性——一旦铆接失效，导电排位移、异响、电气接触异常等问题会接踵而至，甚至影响电池包安全。

图片来源于网络

很多客户现场调试遇到共同困境：小批量打样时铆接效果很好，一进入大批量连续生产，就间歇性出现虚铆、过熔烧焦。反复调温度、调压力，问题依旧反复出现。这说明CCS脉冲热铆的难点，不在单点参数，而在整套工艺闭环控制能力。

普通持续热铆：热头持续加热，热量不可控，塑胶容易局部过热碳化，铆柱熔融量无法精准把握，对操作人员经验依赖度高。

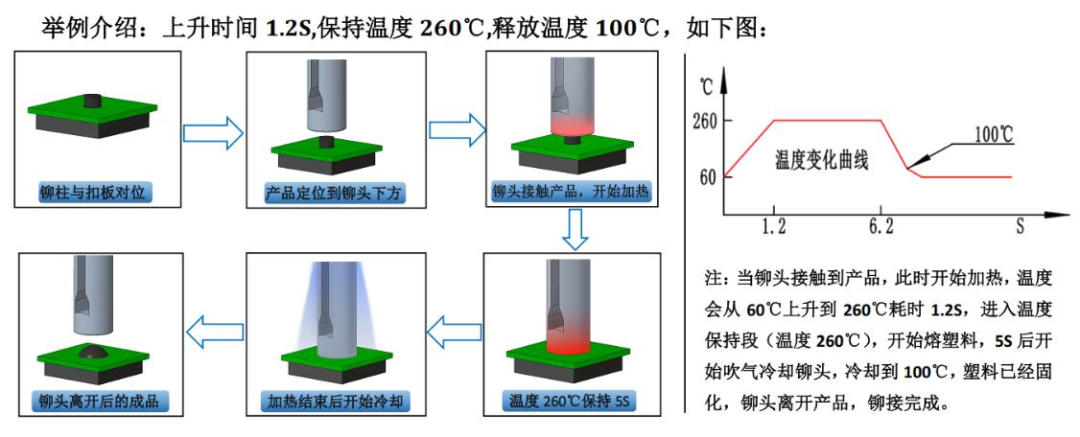

脉冲热铆：采用脉冲分段加热，升温、保压、冷却三个阶段时序独立可控，能够精准控制铆柱熔融量，特别适配CCS塑胶支架这类对温度敏感、铆点数量多、一致性要求高的零部件。

AI效果图，具体以设备实际效果为准

但要明确一点：脉冲热铆≠只要设备是脉冲机型就能做好CCS。真正的难点在于压力、温度、位移三者闭环联动，同时兼容来料波动。很多厂商买了脉冲热铆设备，依然做不好CCS，问题就出在控制逻辑和工艺适配层面。

1. 虚铆——最隐蔽也最危险

表现为铆柱熔融不足、铆头成型不饱满，外观可能看似正常但实际拉拔力不达标。根因包括：加热时间不足或温度偏低；压力不够导致铆头与铆柱接触不实；工件翘曲，部分铆点接触不到位；来料铆柱高度偏低。

虚铆的危险在于外观不一定明显，往往到后道检测或客户端才暴露，报废成本高。

2. 过熔烧焦——最直观的外观不良

表现为铆点发黑、塑胶碳化、周边溢料。根因包括：加热时间过长；温度过高；脉冲峰值功率过大；塑胶材质耐热性差；铆头清洁不到位导致热量传导异常。

过熔不仅影响外观，碳化的塑胶还可能脱落形成异物，污染后道焊接工位。

3. 铆接高度一致性差——批量波动的核心指标

表现为同一产品不同铆点高度离散，或不同产品之间高度差异大。根因包括：来料厚度波动；治具定位偏差；缺少位移闭环控制，压力到达即停止而非高度到达即停止；铆头平行度不足。

高度离散会直接传导到后道激光焊接——工件翘曲、间隙不均，是虚焊的重要诱因。

4. 塑胶开裂——内应力集中的结果

表现为铆点周边塑胶出现裂纹，严重时支架断裂。根因包括：升温速率过快，塑胶内外温差大产生热应力；保压压力过大；冷却阶段过快，内应力未释放；塑胶材料本身韧性不足。开裂问题在低温环境下更容易暴露，车规级客户对此尤为敏感。

以上四类问题，很多不是单纯调参数就能彻底解决。工件来料平整度、定位精度、铆头平行度、材料批次差异，都会叠加影响最终铆接结果。这就是为什么"打样没问题、量产出问题"。

很多产线把热铆当成"简单装配工位"，忽略过程数据管控，等到后道检测才发现大批量铆接不良，已经造成大量物料报废。金生智能的思路是：热铆工位自己就能判定自己做得好不好，而不是把问题留给后面。

对于车规级CCS客户，铆接质量不只是看外观成型，每颗铆点的过程曲线可追溯才是硬性要求。金生智能脉冲热铆单元将每颗铆点的温度、压力、位移数据与产品SN码绑定，满足IATF16949体系下的过程能力分析（Cpk）和异常追溯要求。

图片来源于网络

CCS脉冲热铆拼的不是加热功率，而是精细化时序闭环控制与过程数据管理。金生智能针对CCS场景深度优化脉冲热铆单元，适配各类CCS产品，保障铆接强度、外观一致性与车规级可追溯性。
